Soluzioni Sika per l'impermeabilizzazione di strutture interrate in calcestruzzo

Strutture interrate: come proteggerle dall'acqua?

Le fondazioni ed ogni altra struttura interrata sono parzialmente o completamente esposte al terreno circostante ed all'acqua di falda, con conseguenti sollecitazioni ed esposizioni specifiche, derivanti dalle condizioni ambientali predominanti, permanenti o temporanee.

Oggi i committenti generalmente richiedono, per i nuovi edifici, una durata di 50 anni o più, e fino a 120 anni per infrastrutture come tunnel. Qualsiasi difetto di impermeabilizzazione riduce notevolmente la durabilità di edifici e infrastrutture, compromettendone l'uso previsto, in quanto l'infiltrazione dell'acqua attacca e deteriora il calcestruzzo.

Questo comporta costosi lavori di ripristino strutturale, danni, deterioramento di finiture interne, tempi di inattività operativa o gravi conseguenze per l'ambiente interno a causa dell'umidita e della condensa.

La scelta della soluzione adeguata, la specifica configurazione del sistema di impermeabilizzazione scelto e la sua corretta installazione in cantiere sono elementi chiave per ridurre al minimo il costo totale della manutenzione futura.

Un sistema di impermeabilizzazione rappresenta in genere meno dell' 1% del costo totale di costruzione, anche se la scelta di una soluzione di impermeabilizzazione di alta qualità può facilmente abbassare tale importo, grazie ai limitati costi di manutenzione e ripristino sull’intera vita utile della struttura.

Le soluzioni proposte da Sika

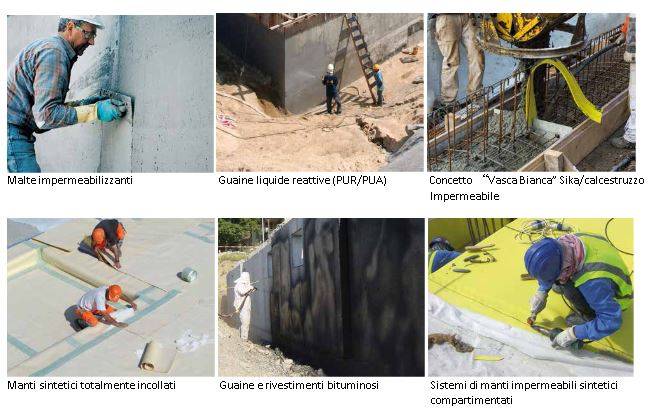

Sika fornisce una gamma completa di tecnologie e di sistemi per l'impermeabilizzazione di strutture interrate:

• sistemi di manti sintetici altamente flessibili,
• guaine polimeriche liquide,
• additivi per calcestruzzo,
• sistemi di impermeabilizzazione dei giunti,
• malte e rivestimenti impermeabilizzanti,
• nonché sistemi di iniezione con resine a base cementizia, poliuretanica o acrilica.

Tutte queste soluzioni possono essere utilizzate contemporaneamente, per soddisfare le esigenze e le richieste specifiche di proprietari, architetti, ingegneri e imprese. Il know-how di Sika e arricchito da più di 100 anni di esperienza acquisita a livello mondiale nella fornitura di efficaci soluzioni impermeabilizzanti per la realizzazione di fondazioni e strutture interrate di ingegneria civile, come tunnel e sistemi di contenimento idrico.

Gli esperti Waterproofing di Sika sono in grado di supportare i clienti in tutte le fasi di progetto, dalla scelta iniziale del miglior sistema di impermeabilizzazione al progetto dettagliato, fino al supporto in loco per una corretta installazione. Questo include anche soluzioni correttive di ampia portata per l'impermeabilizzazione di strutture esistenti.

Impermeabilizzazione di fondazioni: sistemi e tecnologie

In generale esistono tre diversi sistemi di impermeabilizzazione che permettono di considerare tutte le specifiche esigenze progettuali:

In generale esistono tre diversi sistemi di impermeabilizzazione che permettono di considerare tutte le specifiche esigenze progettuali:

SISTEMA DI IMPERMEABILIZZAZIONE INTEGRATO

Sistema di impermeabilizzazione integrato nella struttura in calcestruzzo. Le infiltrazioni d’acqua sono fermate dalla struttura stessa e non possono penetrare nelle fondazioni. I prodotti tipici sono rappresentati da additivi impermeabilizzanti per calcestruzzo, abbinati ad adeguati sistemi di tenuta per giunti di collegamento, costruttivi (riprese di getto) e di movimento (dilatazione).

• Classe di impermeabilità: Classi 1 – 3
• Applicazione: nuove costruzioni
• Tipo di protezione: impermeabilizzazione
• Durabilità: estremamente elevata (per acque di falda non aggressive)

SISTEMA DI IMPERMEABILIZZAZIONE ESTERNO

Barriera impermeabilizzante applicata sulle superfici esterne esposte ad acque di falda (lato positivo). La struttura e protetta contro le infiltrazioni d’acqua e contro eventuali sostanze o agenti aggressivi. Per alcuni materiali come malte impermeabilizzanti e rivestimenti da applicare successivamente, e necessario accedere alle superfici esterne dopo il getto del calcestruzzo.

• Classe di impermeabilità: Classi 1 – 3 più requisiti supplementari
• Applicazione: nuove costruzioni
• Tipo di protezione: impermeabilizzazione e protezione del calcestruzzo
• Durabilità: da bassa ad alta

SISTEMA DI IMPERMEABILIZZAZIONE INTERNO

Sulle superfici interne della struttura (lato negativo) viene applicata una barriera impermeabile. Questi sistemi non proteggono la struttura dai danni causati dall’infiltrazione d’acqua e dall’aggressione chimica di sostanze in essa contenute. Questi sistemi sono consigliati solo per lavori di ristrutturazione, dove non e possibile accedere alle superfici direttamente esposte.

• Classe di impermeabilità: Classi 1 – 3
• Applicazione: solo per ristrutturazioni
• Tipo di protezione: impermeabilizzazione
• Durabilità: limitata (poiché la struttura non e protetta)

SCOPRI DI PIU' SU PRODOTTI E SOLUZIONI SIKA

Tecnologie Sika per l'impermeabilizzazione di strutture interrate

MALTE IMPERMEABILIZZANTI E RIVESTIMENTI BITUMINOSI SIKA

Sistemi applicati esternamente con o senza capacità di fare ponte sulle fessure.

Le malte e i rivestimenti bituminosi Sika sono impermeabilizzanti rigidi o semiflessibili. Sono forniti come soluzioni pronte all'uso per impermeabilizzare le fondazioni contro l'umidita del terreno, le infiltrazioni e l’acqua di percolazione. Questi prodotti devono essere pre-applicati su supporti idonei sotto la platea strutturale in calcestruzzo, mentre sono applicati successivamente all'esterno sulle pareti verticali.

Devono essere usati in abbinamento ad adeguati sistemi di impermeabilizzazione per giunti di connessione, costruttivi e di movimento. È necessario anche un buon drenaggio esterno con un sistema permanente di raccolta dell'acqua, normalmente ottenuto mediante tubi drenanti collocati allo stesso livello o al di sotto della platea per impedire il ristagno di acqua in pressione.

UTILIZZO: come sistema impermeabile di Classe 1 e 2, per proteggere le strutture contro l‘acqua di percolazione, per particolari condizioni del terreno (nessun cedimento, ambienti poco aggressivi, bassa pressione dell'acqua).
VANTAGGI PRINCIPALI: soluzione economicamente conveniente (materiale + applicazione), soluzione pronta all'uso e facile da applicare, protezione aggiuntiva del calcestruzzo.
PROGETTI TIPICI: edifici residenziali ed edifici industriali

Prodotti e soluzioni Sika

Sikalastic^®-152: malta impermeabilizzante cementizia bicomponente a basso modulo elastico e a base di polimeri modificati, applicazione interna ed esterna per l'impermeabilizzazione di strutture anche idrauliche.

Sikalastic^®-1K: malta monocomponente fibrorinforzata, flessibile, a base di cementi modificati con speciali polimeri alcali-resistenti, per impermeabilizzazioni interne ed esterne su calcestruzzo, anche di strutture idrauliche.

Sika^® Monoseal-101: miscela di cementi speciali ed inerti, additivata con prodotti sintetici idrorepellenti che, mescolata con acqua, forma una malta impermeabile ad azione osmotica. Impermeabilizzazioni rigide su superfici in calcestruzzo. Idoneo in caso di infiltrazioni d’acqua.

Sika^® Igolflex-301: membrana liquida elastomerica monocomponente, a base bituminosa all'acqua, per l'impermeabilizzazione di strutture in calcestruzzo interrate.

Sika^® Waterbars: Waterstop in PVC o TPO applicabili internamente ed esternamente per l'impermeabilizzazione di giunti di costruzione e movimento.

SikaSwell^® sigillanti e profili: serie di profili idroespandenti e di sigillanti da estrudere mediante pistola, studiati per la sigillatura e l'impermeabilizzazione di giunti di costruzione e raccordi (es. ingresso di tubi).

SCOPRI DI PIU' SU PRODOTTI E SOLUZIONI SIKA

---

CONCETTO DI “VASCA BIANCA” SIKA E SISTEMI IN CALCESTRUZZO IMPERMEABILE

Sistemi rigidi e integrati.

Il concetto di “Vasca Bianca” Sika offre non solo un rinforzo e una progettazione strutturale ottimali, ma anche una soluzione integrata e rigida per l'impermeabilizzazione.

E’ formata da calcestruzzo impermeabile combinato con opportuni sistemi di sigillatura dei giunti per ogni tipo di giunto costruttivo e di movimento. Per produrre calcestruzzo impermeabile all'acqua, si devono utilizzare additivi speciali come superplastificanti e agenti impregnanti o ai cristalli attivi, che garantiscano anche una consistenza, un flusso e una compattazione ottimali in una matrice densa con vuoti minimi.

Per la sigillatura dei giunti si possono utilizzare diverse soluzioni Sika tra cui sigillanti idrofili/profili idroespandenti, waterstop con materiali di varie qualità, tubi di iniezione o nastri sigillanti in funzione del tipo, della posizione e dei requisiti del giunto.

UTILIZZO: come soluzione impermeabile di Classe 1 – 3, per strutture rigide e ambienti poco aggressivi (senza ulteriore protezione del calcestruzzo).
VANTAGGI: Soluzione economicamente conveniente (materiale + applicazione), sistema impermeabile molto resistente, minori oneri di cantierizzazione.
PRINCIPALI PROGETTI TIPICI: parcheggi interrati, complessi commerciali, edifici residenziali e strutture industriali.

Prodotti e soluzioni Sika

SikaPlast^® / Sika ViscoCrete^®: additivi riduttori d'acqua di gamma medio-alta utilizzatiper ridurre il volume dei pori e per migliorare le proprietàreologiche al fine di ottenere una consistenza ideale del prodotto.

Sika^® WT-100/-200: additivi impregnanti e ai cristalli attivi per il riempimento dei pori contro l'infiltrazione dell'acqua.

Sika^® Control-40: additivo per la riduzione del ritiro igrometrico che limita la formazione di crepe durante la fase di indurimento.

Gamma Sikafume^®: additivi pozzolanici a base di fumo di silice utilizzati per ridurre il volume dei pori induriti del calcestruzzo.

Sika^® Waterbars: Waterstop in PVC o TPO applicabili internamente ed esternamente per giunti di costruzione e movimento.

SikaSwell^® sigillanti e profili: serie di profili idroespandenti e di sigillanti da estrudere mediantepistola, studiati per la sigillatura e l'impermeabilizzazione di giuntidi costruzione e raccordi (es. ingresso di tubi).

SikaFuko^® tubi d'iniezione: tubi d'iniezione per giunti di costruzione utilizzabili perla sigillatura tramite iniezione e re-iniezione in caso di necessità future.

Sistema Sikadur-Combiflex^® SG: sistema di nastri sigillanti ad alte prestazioni per la sigillatura successiva e l'impermeabilizzazione di giunti di costruzione e movimento.

SCOPRI DI PIU' SU PRODOTTI E SOLUZIONI SIKA

---

MEMBRANE LIQUIDE REATTIVE

Membrane liquide con capacità di fare ponte sulle fessure a base di poliuretano e poliurea.

Le membrane liquide Sika (LAM) costituiscono sistemi polimerici altamente elastici e flessibili, a base di resine poliuretaniche o resine poliureiche, con eccellenti proprietà tecniche che assicurano applicazioni ad alte prestazioni.

Questi materiali possono essere applicati a mano o a spruzzo su superfici di calcestruzzo esterne preparate/primerizzate e possono rappresentare ottime soluzioni per finiture complesse. Le membrane ad applicazione liquida impediscono inoltre la migrazione laterale dell'acqua in caso di danni locali e per applicazioni post-getto sulle pareti verticali.

UTILIZZO: come soluzione impermeabile di Classe 1 – 3+, per una protezione supplementare delle strutture in calcestruzzo contro gli agenti aggressivi, come i cloruri e i solfati, o gli attacchi biologici.
VANTAGGI PRINCIPALI: ottime capacità di fare ponte sulle fessure, elevata resistenza alle sostanze chimiche e all'abrasione e applicazione facile soprattutto intorno a finiture complesse.
PROGETTI TIPICI: parcheggi interrati, complessi commerciali, edifici residenziali, strutture industriali e strutture di ingegneria civile (es. tunnel artificiali - cut&cover).

Prodotti e soluzioni Sika

Sikalastic^®-851: membrana liquida a base di resina poliuretanica bicomponente a rapido indurimento, in grado di fare ponte su eventuali crepe.

Sikalastic^®-835: membrana liquida altamente flessibile, a base di poliurea pura, ad indurimento ultrarapido, con ottima resistenza alle sostanze chimiche, per superfici verticali e orizzontali.

Prodotti complementari per l'impermeabilizzazione e la sigillatura di giunti:

Sika^® Waterbar: Waterstop esterni in PVC o FPO gettati in opera per la sigillatura e l'impermeabilizzazione di giunti di costruzione e movimento.

SikaFuko^® tubi d'iniezione: tubi d'iniezione per giunti di costruzione e altri particolari, con o senza nastri di dilatazione, utilizzabili per la sigillatura tramite iniezione e re-iniezione in caso di necessità future.

SikaSwell^® sigillanti e profili: serie di profili idroespandenti e di sigillanti da estrudere mediante pistola, studiati per la sigillatura e l'impermeabilizzazione di giunti di costruzione e raccordi (es. ingresso di tubi).

Sistema Sikadur-Combiflex^® SG: sistema di nastri sigillanti ad alte prestazioni per la sigillatura successiva e l'impermeabilizzazione di giunti di costruzione e movimento.

SCOPRI DI PIU' SU PRODOTTI E SOLUZIONI SIKA

---

SISTEMI DI MANTI SINTETICI FLESSIBILI IN TOTALE ADERENZA

Esclusivo sistema Sika di manti sintetici totalmente incollati.

I sistemi di manti sintetici in FPO SikaProof^®, altamente flessibili e in totale aderenza, impediscono in modo permanente la migrazione laterale dell'acqua nell’interfaccia con la struttura in calcestruzzo anche al di sotto della platea.

I sistemi impermeabili SikaProof^® totalmente incollati sono facili da applicare, per un'installazione in cantiere rapida e sicura.

Le sovrapposizioni, i giunti di testa ed i particolari costruttivi possono essere realizzati e sigillati con la massima semplicità mediante incollaggio con cimosa e nastri sigillanti autoadesivi, evitando l’impiego di saldatrici elettriche ad aria calda o bruciatori a fiamma libera.

UTILIZZO: come soluzione impermeabile di Classe 1 – 3, per condizioni di terreno aggressive (acqua di falda, radon, ecc.).
VANTAGGI PRINCIPALI: economicamente conveniente (materiale + applicazione), ottima durabilità, nessuna migrazione laterale dell'acqua, elevata flessibilità e ottime capacità di fare ponte sulle fessure, dettagli esecutivi certificati.
PROGETTI TIPICI: tutti i tipi di fondazioni in calcestruzzo (residenziali, commerciali, ecc.), strutture industriali e strutture prefabbricate.

Prodotti e soluzioni Sika

SikaProof^® A: sistema di manti impermeabili sintetici pre-getto, applicati a freddo per impiego sotto platee e su casseforme doppie o singole, per muri verticali.

SikaProof^® P: sistema di manti impermeabili sintetici post-getto, applicati a freddo, progettati specificamente per coperture di strutture interrate e casseforme doppie, per muri verticali.

Prodotti complementari per l'impermeabilizzazione e la sigillatura di giunti:

Sika^® Waterbar: Waterstop esterni in PVC o TPO gettati in opera per la sigillatura e l'impermeabilizzazione di giunti di costruzione e movimento.

Sistema Sikadur-Combiflex^® SG: sistema di nastri sigillanti per la sigillatura successiva e l'impermeabilizzazione di giunti di costruzione e movimento,raccordi e collegamenti.

SikaSwell^® sigillanti e profili: serie di profili idroespandenti e di sigillanti da estrudere mediante pistola, studiati per la sigillatura e l'impermeabilizzazione di giunti di costruzione e raccordi (es. ingresso di tubi).

SikaFuko^® tubi d'iniezione: tubi d'iniezione per giunti di costruzione e altri particolari, con o senza nastri di dilatazione, utilizzabili per la sigillatura tramite iniezione e re-iniezione in caso di necessità future.

SCOPRI DI PIU' SU PRODOTTI E SOLUZIONI SIKA

---

MANTI IMPERMEABILI SINTETICI CON SISTEMA DI COMPARTIMENTAZIONE PER IL COLLAUDO E L’INIEZIONE

Alte prestazioni, controllo totale e capacità di fare ponte sulle fessure.

I sistemi di impermeabilizzazione altamente flessibili che utilizzano manti impermeabili sintetici Sikaplan^® in PVC o FPO sono installati esternamente e rivestono l'intera struttura delle fondazioni a contatto con il terreno.

Il sistema impermeabile è settorizzato in "compartimenti" con waterstop fondo cassero Sika^® Waterbar gettati in opera e/o termosaldati al manto. Questo permette di ridurre significativamente il rischio di perdite (derivanti dalla rottura del manto) e, nell’eventualità, di individuarle facilmente grazie alle flange di controllo e iniezione Sikaplan^®, al fine di assicurare un'impermeabilizzazione continua e una protezione del calcestruzzo per tutta la vita utile del sistema.

UTILIZZO: come soluzione impermeabile di Classe 1 – 3+, per requisiti elevati e condizioni difficili del terreno, protezione contro il radon o il gas metano, per strutture in acque di falda aggressive come nelle zone costiere.
VANTAGGI PRINCIPALI: la tenuta all'acqua è controllata e garantita in ogni momento, ottima capacità di fare ponte sulle fessure, facile riparazione in caso di infiltrazioni: iniezione diretta nel settore danneggiato e infine garanzia di protezione totale del calcestruzzo.
PROGETTI TIPICI: parcheggi interrati, tutti i tipi di edifici (residenziali, commerciali, pubblici, ecc.), strutture industriali, aree di contenimento (protezione della falda), strutture di ingegneria civile (es. stazioni della metropolitana, tunnel, ecc.).

Prodotti e soluzioni Sika

Sikaplan^® WP serie 1100: manti impermeabili sintetici omogenei in PVC e con funzionedi barriera al gas radon per uso generico, posa in indipendenzacon sormonti del manto termosaldati ad aria calda.

Sikaplan^® WT serie 1200: anti impermeabili sintetici in FPO per protezione control’acqua di falda aggressiva e con funzione di barriera ai gas,posa in indipendenza con sormonti del manto termosaldatiad aria calda.

Sika^® Waterbar WP/WT: Waterstop esterni gettati in opera in PVC o FPO, termosaldati a manti impermeabili sintetici compatibili, per sistemi di impermeabilizzazione compartimentati.

Flange di collaudo e iniezione Sikaplan^® WP/WT: flange preformate in PVC o FPO, collegate a tubi flessibili di iniezione Sikaplan^®, che consentono l'accesso ai settori per il collaudo preliminare e iniezione in caso di perdite.

Sistemi sigillanti complementari:

Sikaplan^® WT Tape 200: nastro adesivo sigillante in FPO, compatibile con i manti.

Sikaplan^® WT: per raccordi a tenuta idraulica e settorizzazione post-getto.

Sika^® Dilatec E/ER: nastro adesivo sigillante in PVC plastificato, compatibile con i manti Sikaplan^® WP per raccordi a tenuta idraulica e settorizzazione post-getto.
