Rinforzo delle strutture per l’adeguamento sismico di una scuola media

RUREDIL
LE SOLUZIONI RUREDIL NELL’INTERVENTO DI ADEGUAMENTO SISMICO SCUOLA MEDIA FILOTTRANO (MACERATA)

In seguito  alle verifiche di vulnerabilità sismica, l’ Amministrazione comunale di Filottrano ha finanziato un progetto di adeguamento sismico dell’edificio scolastico. L’edificio è caratterizzato da un telaio in c.a. con travi ribassate, solai in laterocemento, sia piani (interpiano) sia a doppia pendenza (copertura a falde).

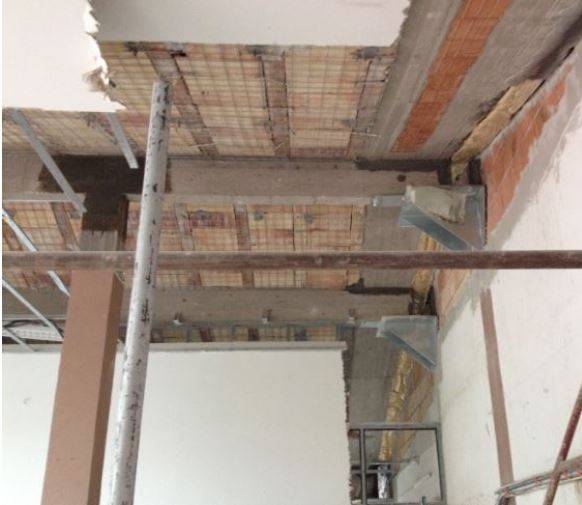

Travi primo interpiano in fase di trattamento superficiale
Travi primo interpiano in fase di trattamento superficiale

Il progettista incaricato ha previsto un inserimento di un giunto sismico, svincolando una parte della struttura che andrà ad appoggiare su delle selle metalliche di nuova realizzazione (che permettono così lo scorrimento senza  generare momenti all’ incastro.

Telaio con realizzazione nuovo giunto solaio copertura e trattamento del nodo trave pilastro con X Wrap primer
Telaio con realizzazione nuovo giunto solaio copertura e trattamento del nodo trave pilastro con X Wrap primer

Le selle metalliche sono state fissate con tirafondi metallici ma si è reso necessario adeguare i nodi trave pilastro alla nuova condizione di vincolo, confinando sia i nodi trave pilastro (con fasce di Ruredil X Wrap 300 e Wrap 400 ) sia rinforzando a taglio le travi (sembre con sistema FRP Ruredil X Wrap).
Per evitare e limitare gli effetti delle “spinte a vuoto” e della delaminazione sono state previste delle connessioni con sistema X Joint + X Joint RS. In alcune aule, adiacenti al nuovo giunto sismico su selle metalliche, si è provveduto a rinforzare i travetti del solaio in laterocemento (precedentemente tratto con malta EXOCEM PVA-TX) con sistema FRP Ruredil X Wrap. Tutti gli interventi sono stati oggetto di sabbiatura con funzione propedeutica alla applicazione delle finiture e protezioni.

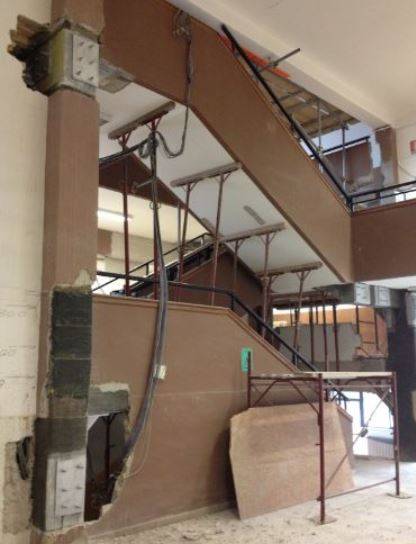

Dettaglio rinforzo con X Wrap 310 colonne sostegno scala atrio centrale a doppia altezza e predisposizione inserimento selle metalliche
Dettaglio rinforzo con X Wrap 310 colonne sostegno scala atrio centrale a doppia altezza e predisposizione inserimento selle metalliche

Specifiche tecniche:
Progettista / Direttore dei Lavori:  Ing. Marco Lorenzini
Impresa:  CREA COSTRUZIONI srl
Materiali utilizzati:
Ruredil X Wrap 310
Ruredil X Wrap 400
Ruredil X Wrap Primer
Ruredil X Wrap Resin
Rurepox C/BP
Exocem Pva-TX
Ruredil X Joint fi 10 e fi 12 + Ruredil X Joint RS
Anno:
2015
