Rinforzo a taglio di una trave in calcestruzzo con tessuto in fibre di carbonio
Come rinforzare una trave in c.a. con tessuto in fibre di carbonio che presenta carenze di armatura a taglio (staffe)?
La trave presenta carenze di armatura a taglio (staffe) per mutate condizioni di carico o per degrado dei materiali con conseguente riduzione delle prestazioni iniziali.
Come si procede al rinforzo della trave in c.a.?
La staffatura può essere integrata mediante l’utilizzo di tessuti unidirezionali in fibra di carbonio, con fibre poste perpendicolarmente all’asse della trave, e incollate direttamente sulla superficie eventualmente ripristinata della trave stessa, con andamento a U o a cerchiatura completa.
Quali sono le operazioni premilinari?
Si procede al risanamento del supporto in calcestruzzo prima dell’applicazione del rinforzo composito. Le parti di calcestruzzo in fase di distacco vanno rimosse fino a scoprire la sottostante barra di armatura la quale dovrà essere adeguatamente trattata con prodotto passivante DRACOSTEEL. La sezione di calcestruzzo dovrà poi essere ricostruita mediante apposita malta strutturale fibrorinforzata FLUECO 40T, eventualmente bicomponente FLUECO 80 T2, con l’accortezza di arrotondare gli spigoli con raggio di curvatura di almeno 20 mm.
Come si applica il rinforzo alla trave in calcestruzzo armato?

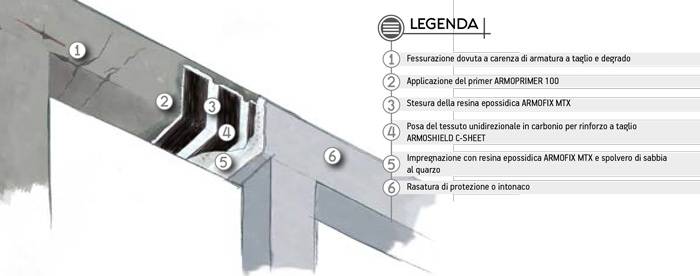

Sulla sezione di calcestruzzo sanata e ricostruita, verrà applicata a pennello una mano di primer ARMOPRIMER 100 per la preparazione del supporto; entro 2 ore verrà steso l’adesivo di incollaggio per i tessuti in fibra di carbonio ARMOFIX MTX sul quale verrà posato il nastro di fibra unidirezionale ARMOSHIELD C-SHEET.
Il nastro dovrà essere adeguatamente rullato con rullo metallico dentato ARMOROLLER per far uscire tutta l’aria eventualmente inglobata e per far penetrare l’adesivo di incollaggio all’interno delle fibre per una prima impregnazione delle stesse. La definitiva impregnazione verrà realizzata con il medesimo adesivo ARMOFIX MTX applicato sulla fibra che verrà successivamente passata nuovamente con il rullino metallico.
Accertarsi che tutte le fibre del tessuto siano perfettamente impregnate. Per eventuali strati successivi, posare un ulteriore strato di tessuto sull’adesivo ancora fresco e procedere con l’impregnazione come descritto precedentemente.
Sull’ultimo strato, con l’adesivo di impregnazione ancora fresco verrà infine data una spolverata di sabbia al quarzo per consentire l’aggrappo dell’intonaco.

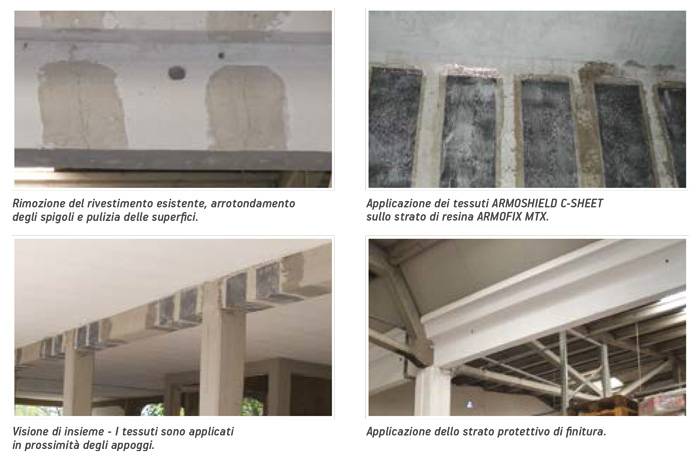

Rinforzo a taglio di una trave in calcestruzzo con tessuto in fibre di carbonio - Immagini di cantiere, photo Draco-Italiana
Riferimenti Normativi per il dimensionamento del rinforzo: CNR DT 200 R1/2013 REV. 15/05/2014
>>> SCARICA IL FILE IN PDF IN ALLEGATO con il link alle ISTRUZIONI CNR
