Progetto e verifica di vulnerabilità sismica di un edificio in muratura ordinaria portante

Località : BORGO FARAONE ANTICO (A.P.)

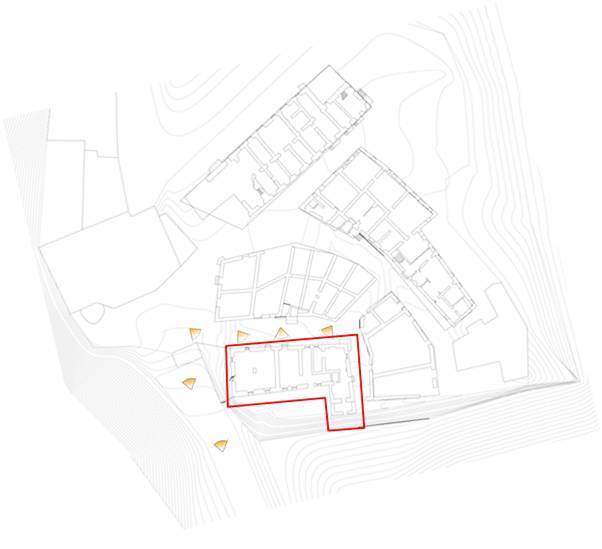

Dalla Planimetria l’antico borgo di Faraone è costituito da vari comparti edilizi, che a seguito dei numerosi eventi tellurici, e frane avviate, si presentano in condizioni fatiscenti, o addirittura veri e propri ruderi. Nel riquadro rosso vi è evidenziato la struttura oggetto di intervento.

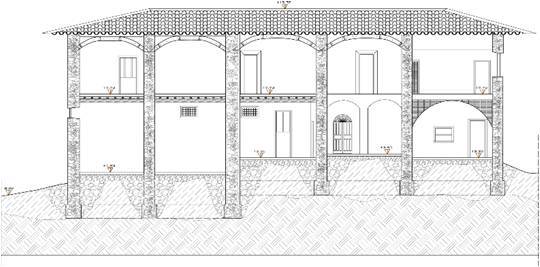

In figura una sezione particolareggiata dello stato di fatto del corpo di fabbrica, dove si possono desumere i vari livelli ed i vari sistemi sismo-resistenti. Inoltre si identificano i vari orizzontamenti con sistemi lignei e voltati di copertura
La struttura quindi è divisa in

-Piano Terra
-Piano Primo

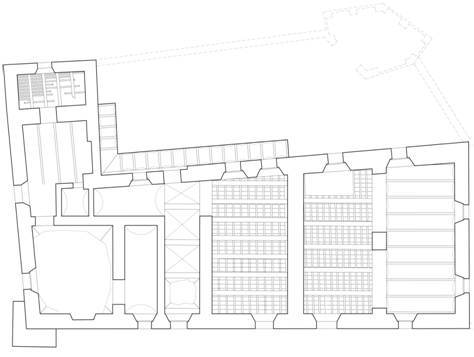

Il Corpo di Fabbrica: Piano Terra
Sono presenti al piano terra, soffitti in legno o ciò che ne rimane, ambiente voltato interamente crollato, un corridoio con una serie di volte a crociera, ambienti con solai in legno con doppio assito, e infine un soffitto eseguito in voltine e putrelle che risulta essere di nuova costruzione rispetto al comparto esistente

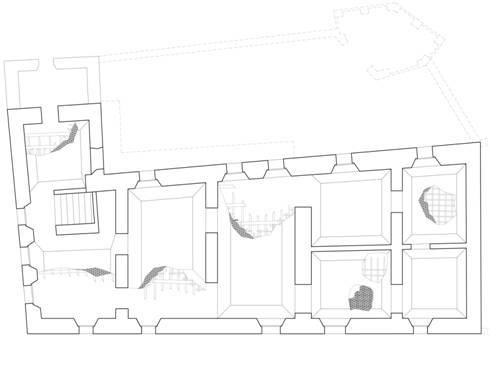

Il Corpo di Fabbrica: Piano Primo
Al piano primo a differenza dei soffitti del piano terra vi sono in ogni ambienti dei sistemi di volta, anche se tutte crollate. Tali sistemi voltati cui si fa riferimento risultano essere delle false volte in camera canna, che logicamente non contribuiscono alla resistenza della struttura e tanto meno non si oppongono alle forze sismiche.

Il corpo di Fabbrica: Particolari Costruttivi

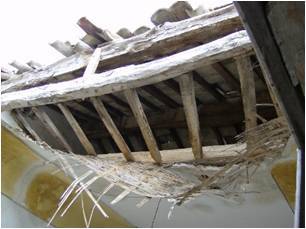

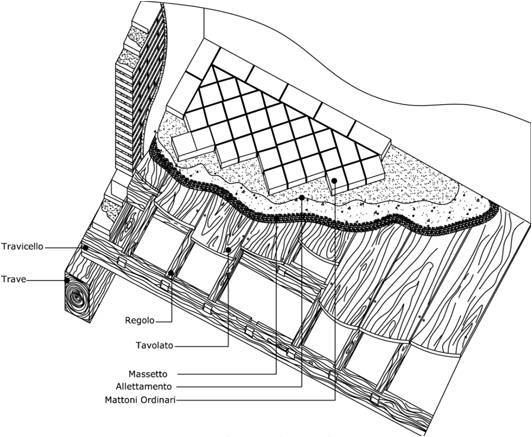

Tale tipologia di solaio in legno è tipica di struttura antiche, la sua costituzione rimane comunque in legno con la presenza o meno di un assito secondario. Le travi in legno emergenti esistenti di tali solai, nel 90% dei casi risultano inflesse, aventi una freccia residua permanente

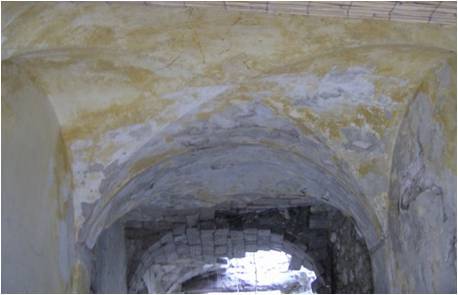

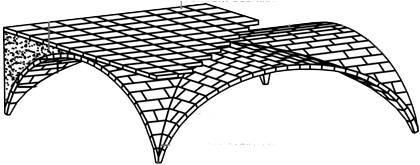

Sono presenti in alcuni ambienti del piano terra, vedasi piante precedenti, sistemi voltati a crociera. Esse sono delle Volte a crociera a sesto ribassato, con mattoncini e gretonato superiore.

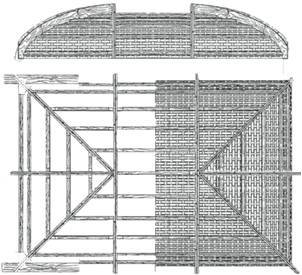

E nei piani superiori invece, troviamo una tipologia di volta, Falsa Volta in Camera Canna, che come precedentemente descritto non contribuisce a resistere alle azioni orizzontali sismiche.

APPROCCIO F.E.M.: ELEMENTI ‘SHELL’ & ‘PLATE’

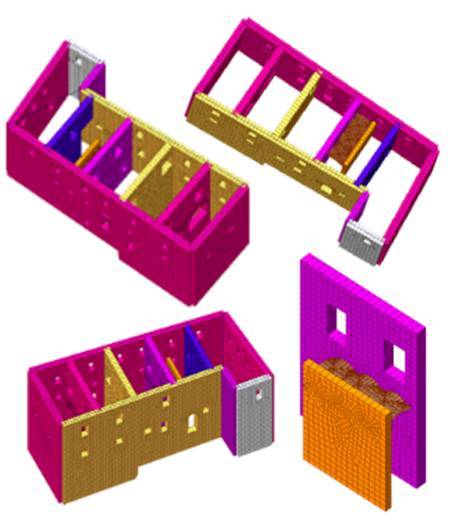

La modellazione della struttura è stata effettuata tramite l’utilizzo del software MIDAS/GEN. Si è partiti da un modello a fil di ferro in Dxf, importato nel solutore e modellato la struttura in muratura per step

La modellazione della muratura tramite elementi bidimensionali ‘Shell’ e membranali ‘Plate’.

Il procedimento è come quello che si evince dalle immagini di seguito con particolare attenzione alla modellazione fisico-meccanica della serie di volte a crociera.
