Progettazione dei massetti radianti ribassati in aderenza

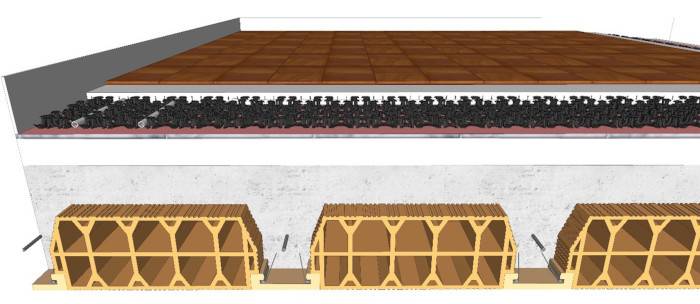

La Rev. 5 del Codice di Buona Pratica Massetti definisce i massetti radianti ribassati in aderenza come massetti radianti, cioè che incorporano un impianto radiante, ribassati, cioè che prevedono uno spessore minimo del massetto sul tubo inferiore a 3 cm, in aderenza, cioè che utilizzano pannelli grigliati incollati al sottofondo e che consentono al massetto di aderire anch’esso sulla medesima superficie (impianto Tipo I norma EN 1264-1).

Sono realizzati in aderenza al sottofondo con impiego di appositi promotori di adesione (tipo resina vinilica o resina epossidica), se non diversamente indicato dal Progettista del Sistema Pavimento. Per questa tipologia la Rev. 5 del Codice di Buona Pratica Massetti considera esclusivamente la Classe di destinazione P1 (interno, zone sottoposte a carchi leggeri e pedonali: civili abitazioni, uffici pubblici).

I massetti aderenti devono essere cementizi o a base di leganti speciali. Possono essere a base anidrite se si utilizzano appositi primer.

È possibile applicare le pavimentazioni ceramiche, lapidee e anche quelle lignee solo se in posa flottante purché siano verificate da parte dal Progettista del Sistema Pavimento le condizioni seguenti:

• sottofondo stagionato e asciutto;
• assenza di umidità di risalita dagli strati sottostanti;
• temperatura superficiale della pavimentazione di 24°C
• resistenza termica massima della pavimentazione pari a 0,15 m2K/W (EN 1264-4)

Per altre pavimentazioni (resilienti, laminate, tessili e resinose), occorre una progettazione specifica.

Massetti di questo tipo possono essere realizzati esclusivamente su supporti meccanicamente resistenti. Nel caso che il sottofondo non possa essere considerato sufficientemente “rigido” ai fini del dimensionamento del Sistema Pavimento (solaio, massetto pesante, pavimento, sottofondo pesante, alleggerito e leggero con massa volumica > 800 kg/m3) allora il massetto si considera galleggiante.

Il massetto deve avere uno spessore minimo di 8 mm sulla tubazione. A tal fine occorre prestare molta attenzione all’esecuzione delle quote del sottofondo e a quella dei vincoli come altezza soffitto, pavimenti, soglie, ascensore, piatto doccia, scale, ecc., in quanto tale applicazione richiede elevata accuratezza da parte di tutti applicatori coinvolti (vedi i paragrafi 6.3 e 6.4 della Rev. 5 del Codice Buona Pratica Massetti).

I valori limiti delle tolleranze del sottofondo e i corrispondenti valori di correzione della quota del sottofondo e del valore nominale del massetto, riportati nella tabella sotto, sono quelli raccomandabili in fase di progettazione ed esecuzione dei sottofondi. Capita comunque, soprattutto nelle ristrutturazioni, di trovare valori delle tolleranze ben più elevati e voler comunque realizzare massetti radianti ribassati in aderenza. Evitare inoltre i rilievi puntiformi e la rugosità che vanno a minare la levigatezza della superficie del sottofondo.

 Il massetto deve avere classe di resistenza nominale minima in conformità alla norma EN 13813, pari a C 30 F6 e non necessita di armatura.

Occorre prevedere l’utilizzo del giunto di dilatazione perimetrale senza bandella.

Per ulteriori approfondimenti si rimanda all’Allegato A della Rev. 5 del Codice di Buona Pratica Massetti edito da Conpaviper.
