Progettazione BIM MEP per la riqualificazione energetica di una sede amministrativa del Comune di Milano

L’intervento di ristrutturazione e riqualificazione energetica dell'edificio

Il progetto riguarda l'intervento di ristrutturazione e riqualificazione energetica dell’edificio (ex Politecnico di Milano) di via Durando a Milano, all’angolo con via Cosenz, recentemente acquisito dal Comune di Milano per essere trasformato in una nuova sede amministrativa con i massimi standard di ecosostenibilità.

La più alta classe energetica, il rispetto dei criteri ambientali, l'utilizzo di una tecnologia di ultima generazione per il controllo e la regolazione dei parametri interni sono stati solo alcuni dei principali obiettivi prefissati per questo importante progetto di riqualificazione energetica dell’immobile.

L’involucro e gli impianti saranno oggetto di un intervento radicale, caratterizzato da una cantierizzazione veloce per garantire ai dipendenti dell’amministrazione municipale il trasferimento nel breve tempo possibile. L’investimento complessivo del progetto ammonta a 18 milioni di euro.

SACEE è stata convocata dal Politecnico di Milano a febbraio 2020, per fornire il progetto degli impianti meccanici e di controllo, l’analisi energetica e acustica, la progettazione dell’illuminazione interna e tutto il supporto per le pratiche incentivanti (Conto Termico 2.0 e FER1).

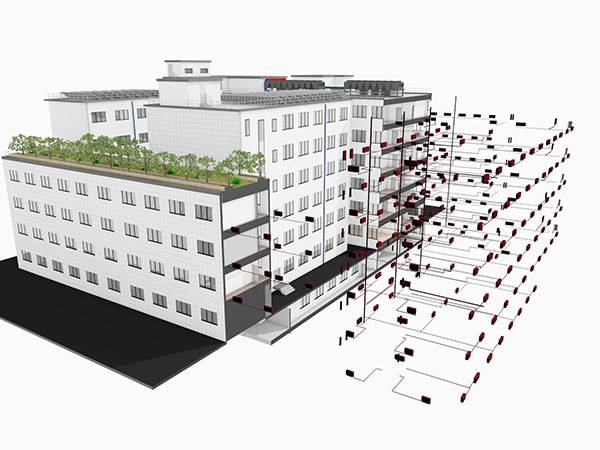

La nuova sede del Comune di Milano avrà una copertura verde, un impianto fotovoltaico che contribuirà ad alimentare le nuove pompe di calore poste sulla copertura, serramenti estremante performanti, nuove facciate con inserimento di un cappotto, layout distributivo rivisitato per accogliere gli uffici municipali che saranno illuminati da lampade a led.

Altri 22mila mq, di cui 15 mila climatizzati per 63 m³ di volume, verranno completamente rinnovati nel cuore di Milano, contribuendo al miglioramento delle condizioni ambientali per tutti i cittadini.

Un progetto sviluppato in pieno Lockdown grazie al BIM

Il progetto si è sviluppato nei mesi in cui il Covid-19 ha messo in isolamento tutta Italia e non solo. Ad ogni modo, l’interconnessione e la distanza tra i progettisti per il BIM non è stato un problema. Il BIM, per sua natura, permette di comunicare e condividere informazioni da qualsiasi luogo di lavoro, da ogni parte del mondo.

Grazie al BIM il progetto è stato confezionato, condiviso e coordinato in poco tempo.

Lo sviluppo di Oggetti Digitali per la progettazione BIM MEP

Nello sviluppo degli Oggetti Digitali, è stato raggiunto il LOD E, sia dal punto di vista geometrico che informativo, compatibile con un progetto di livello esecutivo che deve presto essere appaltato e cantierizzato. Gli standard utilizzati sono stati forniti dal Politecnico di Milano, che ha consegnato a SACEE il proprio BEP, Building Execution Plan, documento che definisce nello specifico tutti i dettagli dei modelli così come tutti gli indirizzi di sviluppo del processo BIM, anche attraverso la programmazione della gestione dei dati nel ciclo di vita esecutivo dell’opera.

Progettazione BIM degli impianti: perché SACEE ha scelto DDS-CAD?

---

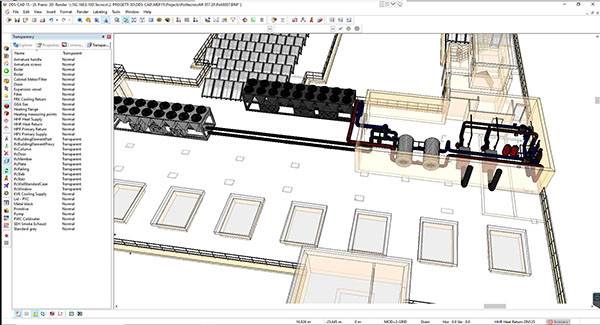

"Il progetto degli impianti meccanici è stato condotto interamente con DDS-CAD, utilizzato in tutta la sua potenzialità: per i calcoli, i dimensionamenti, le verifiche, le modellazioni tridimensionali, l’estrazione delle quantità." Ing. Maria Grazia Costa, Amministratore Unico SACEE

---

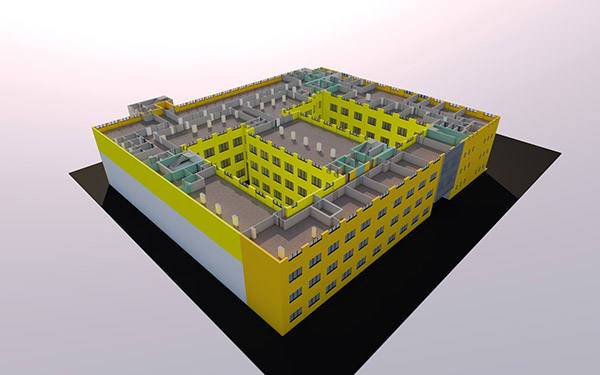

DDS-CAD, strumento principe della progettazione MEP, ha dialogato in modalità OPEN-BIM attraverso lo scambio di file IFC con gli altri software utilizzati per le altre discipline da SACEE: ArchiCAD per la rappresentazione dell’involucro all’interno del quale gli impianti vengono inseriti, DiaLux EVO per i calcoli illuminotecnici, Solibri SMC per lo studio delle interferenze geometriche e per la verifica delle specifiche normative, diventate ancora più stringenti in tema di adeguamento alle linee guida per la prevenzione COVID.

Trattandosi di un software verticale, sviluppato appositamente e unicamente per la progettazione degli impianti, è stato possibile gestire la modellazione di tutti gli impianti (elettrici, meccanici, idraulici, di riscaldamento, di illuminazione) utilizzando un’unica piattaforma.

Infine, l’utilizzo del software ha permesso una notevole riduzione dei tempi di modellazione, grazie alla possibilità di ottenere scavalchi automatici, connessioni automatiche e librerie personalizzabili.

La vera forza della proposta SACEE è la combinazione colta di questi strumenti digitali, ottenuta mettendo in relazione il sapere profondo delle esperienze passate con l’utilizzo della tecnologia che guarda al futuro.

Il software DDS-CAD

DDS-CAD è un software Open BIM per la progettazione integrata di impianti meccanici ed elettrici, sviluppato da Data Design System, una società del gruppo Nemetschek.

Questo strumento consente di scambiare modelli tridimensionali con tutti i maggiori software BIM di progettazione presenti sul mercato. Importando in DDS-CAD i file IFC, tutte le informazioni e gli attributi associati agli elementi del modello architettonico - strutturale vengono messi a disposizione del progettista che li può utilizzare, rielaborare ed integrare ai fini del calcolo e della verifica delle discipline MEP.

La gamma di funzioni include anche la documentazione di progetto secondo le norme pertinenti. DDS-CAD ha una struttura modulare e può essere combinato per la progettazione integrata. Vari moduli completano l’offerta di un prodotto flessibile per soluzioni personalizzate.

Harpaceas è l’unico distributore di DDS-CAD autorizzato per l’Italia.

Chi è SACEE

SACEE è una Società di Ingegneria con sede operativa a Milano. Fornisce in maniera integrata servizi di consulenza. È una E.S.Co (Energy Service Company) certificata UNI 11352 e si occupa di Energy Management e progettazione in BIM (Building Information Modeling), configurandosi come unico referente per i propri clienti. In qualità di E.S.Co, è in grado di realizzare e gestire interventi per il risparmio energetico, che in qualità di Società di Ingegneria è in grado di progettare, collaudare e monitorare.

Inoltre, SACEE è esperta di tutti i meccanismi incentivanti esistenti in ambito di efficienza energetica, automazione industriale, adeguamento sismico e impianti a fonte rinnovabile.

SACEE è strutturata in 5 Dipartimenti: uno per la Consulenza Energy Management e 4 per la progettazione Integrata nei diversi sotto ambiti disciplinari.
