Più facile e veloce la progettazione degli ancoraggi in opere in calcestruzzo con il software IDEA Detail 3D disponibile in versione ufficiale

Ogni settimana, un'IDEA nuova per migliorare il tuo lavoro con la versione 24.1 di IDEA StatiCa!
Inizia oggi una nuova serie settimanale dedicata alla versione 24.1 di IDEA StatiCa. In ogni approfondimento esploreremo in dettaglio le novità, le funzionalità e i miglioramenti introdotti in questa versione, offrendo tutorial e suggerimenti pratici per ottimizzare l’utilizzo del software.

La progettazione degli ancoraggi in opere in calcestruzzo

Quando si tratta di progettare ancoraggi in prossimità dei bordi in calcestruzzo o di gestire il trasferimento a taglio, lo strumento 3D per gli ancoraggi consente di progettare anche in scenari complessi, partendo da zero o importando un progetto di piastra di base direttamente dall'applicazione IDEA Connection.

Ciò significa che è possibile gestire il trasferimento del taglio attraverso gli ancoraggi, le chiavi di taglio e l'attrito , tutto in un'unica applicazione. È inoltre possibile visualizzare il comportamento reale del calcestruzzo e delle armature attraverso le viste in sezione, per una migliore comprensione.

L'uso combinato di IDEA StatiCa Connection e Detail è un’ottima soluzione per la valutazione degli ancoraggi.

L'Eurocodice specifica diversi metodi di rottura degli ancoraggi e del blocco in calcestruzzo e li suddivide in base alla tipologia di carico.

Con il software IDEA StatiCa Connection  finora abbiamo analizzato gli ancoraggi ma con alcune limitazioni in quanto era impossibile tenere conto dell'armatura dei blocchi di calcestruzzo.

Ma ora con il collegamento diretto tra IDEA Connection e IDEA Detail è possibile verificare che il calcestruzzo armato soddisfi il carico specificato e prevenire il cedimento del calcestruzzo, che corrisponderebbe a tali condizioni.

Dopo aver analizzato il nodo di base in Connection, cliccando sull’icona “RC check“, la geometria del blocco di calcestruzzo e della piastra di base, la posizione e le proprietà degli ancoraggi e i carichi vengono trasferiti automaticamente nel Detail.

Il supporto di superficie posto sulla superficie inferiore del blocco di calcestruzzo viene creato automaticamente. Per ogni effetto di carico calcolato in Connection, il caso di carico corrispondente e la combinazione SLU vengono creati automaticamente in Detail.

Non resta che aggiungere l'armatura e calcolare il modello!

IDEA StatiCa è uno strumento per risolvere particolari 3D complessi ed è completamente verificato per l'ancoraggio in blocchi di calcestruzzo.

Questa soluzione consente di eseguire progetti senza eccessive semplificazioni e fornisce verifiche basate sullo Stato Limite Ultimo (SLU). In questo modo, disponiamo di uno strumento in grado di rilevare tutti i tipi di cedimenti del calcestruzzo per la fondazione.

Insieme a IDEA Connection per la verifica degli ancoraggi, offriamo un pacchetto completo per tutti coloro che si occupano di connessioni acciaio-calcestruzzo.

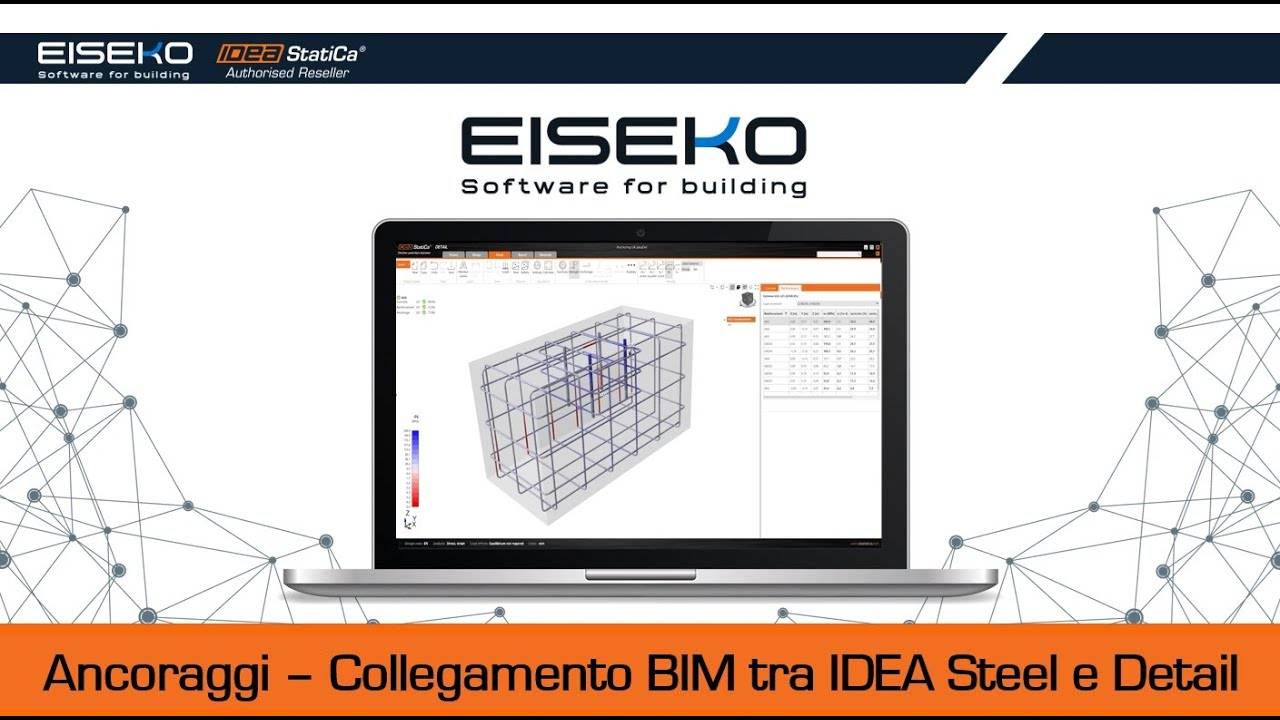

Ancoraggi - Collegamento BIM tra IDEA Steel e Detail

Approfondisci su IDEA StatiCa DETAIL

In seguito, alcuni link di approfondimento relativi al software IDEA StatiCa DETAIL:

• Link BIM da Connection a Detail 3D - Ancoraggio caricato eccentricamente

• Tutorial - Ancoraggio con carico eccentrico in Detail 3D

• Detail 3D – fondazioni in calcestruzzo armato (BETA)

• Importazione di ancoraggi da Connection a Detail (BETA)

• Detail 3D - Esempi di progetti scaricabili

Per avere un quadro completo di ciò che IDEA StatiCa contiene nella versione 24.1,
consulta le note di rilascio in allegato, e scarica l'ultima versione per provarla personalmente.
IDEA Statica FREE Download

PER SAPERNE DI PIU'

Ti ricordiamo inoltre che continuerà l’appuntamento settimanale su ingenio-web.it dedicato alle nuove funzionalità di IDEA StatiCa 24.1.

Ogni settimana, esploreremo in dettaglio una nuova funzionalità, offrendo spunti pratici e suggerimenti per sfruttare al meglio questo potente strumento.
