Il sistema FRCM di Kerakoll per il rinforzo diffuso di murature portanti

Rinforzo strutturale con placcaggio diffuso di struttura in muratura

Il rinforzo strutturale mediante placcaggio diffuso di strutture murarie, idoneo per l’adeguamento o il miglioramento statico e sismico di elementi strutturali in muratura, si realizza tramite l’unione di tessuti in fibra di acciaio galvanizzato UHTSS e geomalta^® a base di pura calce idraulica naturale NHL certificata con classe di resistenza M15 secondo EN 998-2 e R1 secondo EN 1504-3.

Vantaggi e peculiarità del sistema di rinforzo

• Rinforzo diffuso che conferisce maggiore resistenza al taglio e presso-flessione alla muratura;
• Carichi e rigidezze invariate grazie al rinforzo in basso spessore;
• Elevata e certificata traspirabilità e compatibilità con le murature storiche;
• Ideale nei restauri conservativi, accettato dalle Soprintendenze

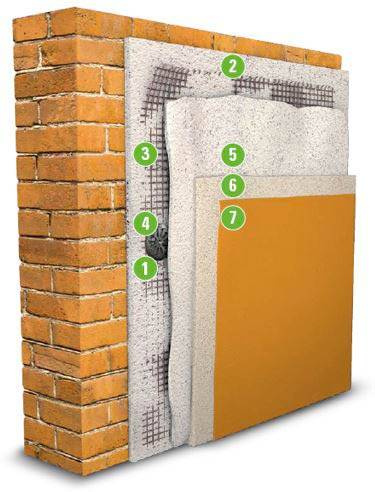

Procedura applicativa

1) Realizzazione rinforzo: Steel DryFix^® 8 o 10

Barra elicoidale in acciaio Inox AISI 304/316, diametro 8 o 10 mm, ad elevate prestazioni meccaniche per la cucitura a secco di elementi strutturali mediante apposito sistema d’installazione brevettato Helifix^®.

2) Realizzazione rinforzo: 1° strato di GeoCalce^® F Antisismico

Geomalta^® strutturale traspirante a grana fine di pura calce naturale NHL e Geolegante^® – Classe M15. Specifica come matrice minerale da accoppiare a tessuti di acciaio galvanizzato GeoSteel, reti di basalto-acciaio inox GeoSteel Grid e barre elicoidali in acciaio inox Steel DryFix^® nei sistemi certificati di rinforzo strutturale, miglioramento e adeguamento sismico. Spessore medio ≈ 3 – 5 mm.

3) Realizzazione rinforzo: Rete GeoSteel Grid 200 e GeoSteel Grid 400

Rete biassiale bilanciata in speciale fibra di basalto e microfili di acciaio Inox AISI 304 termosaldata e protetta con trattamento alcali-resistente, garantisce stabilità e performance in entrambe le direzioni. Di facile applicazione, specifica per un perfetto ingranamento con matrici minerali GeoCalce^®.

4) Realizzazione rinforzo: Tassello Steel DryFix^® 8 o 10

Tassello a scomparsa, in polipropilene armato con fibra di vetro, specifico per l’ancoraggio di barre elicoidali in acciaio inox Steel DryFix® 8 o 10. Il sistema consente un’efficace connessione meccanica dei sistemi di rinforzo a fasce e diffusi realizzati con la gamma di reti GeoSteel su maschi murari, volte e cupole o per il consolidamento di solai con problemi di sfondellamento.

5) Realizzazione rinforzo: 2° strato di GeoCalce^® F Antisismico

Come descritto al punto 2 con spessore medio ≈ 3 – 5 mm.

6) Ciclo di finitura decorativa Biocalce^® Intonachino Fino

Rasante naturale certificato, eco-compatibile, di pura calce naturale NHL 3.5 a norma EN 459-1, per la finitura a grana fine altamente traspirante di intonaci.

7) Ciclo di finitura decorativa Biocalce^® Silicato puro

Intonachino naturale certificato, eco-compatibile, a base di puro silicato di potassio stabilizzato, colorato nella massa con terre e minerali naturali. (Preventiva applicazione di fissativo Biocalce® Silicato Consolidante).

Ambiti di intervento

• Rinforzo maschio murario (tavola 27 A e 27 B del Manuale tecnico)
• Rinforzo estradossale e intradossale di volte (tavola 40 e 41 del Manuale tecnico)
• Rinforzo estradossale e intradossale di cupole (tavola 52 e 53 del Manuale tecnico)



È possibile scaricare le tavole applicative del Manuale tecnico dal sito dei Sistemi Strutturali Kerakoll
