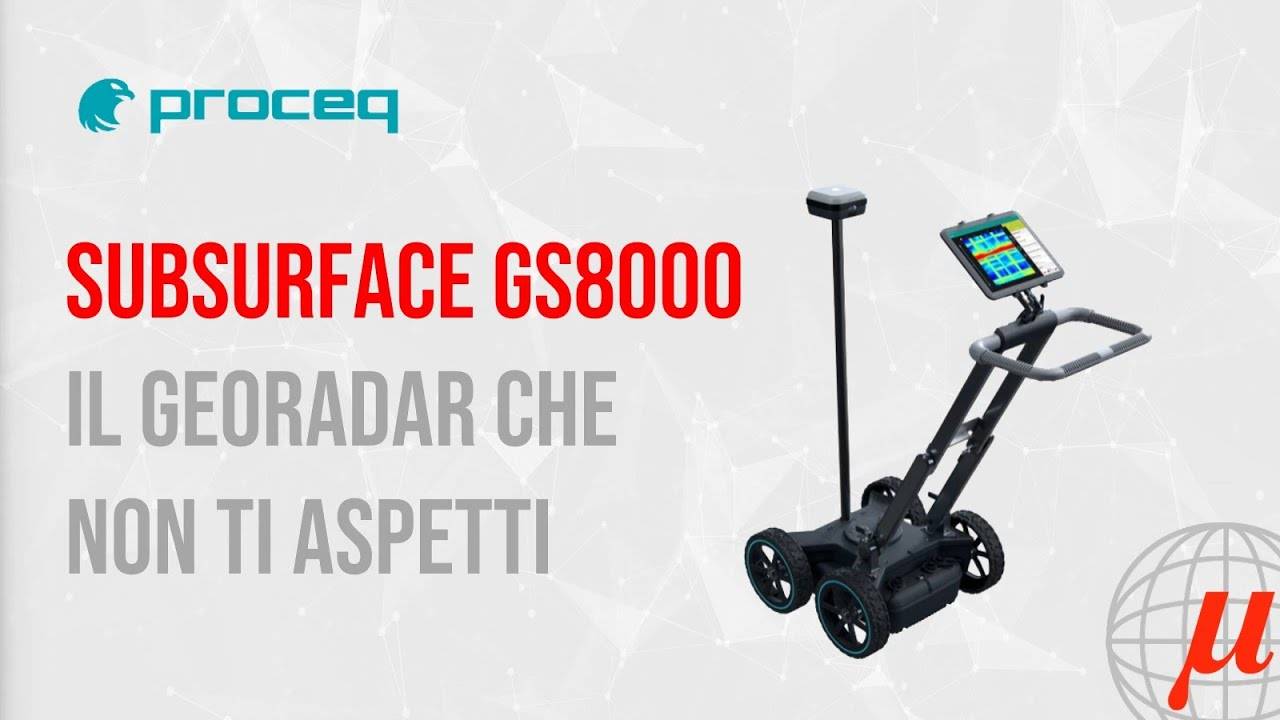

I sottoservizi si mappano con il GEORADAR GS8000 di MicroGeo
Il rilievo dei sottoservizi e del sottosuolo in genere, alla luce delle tecnologie disponibili in questo momento, diventano facili e immediatamente gestibili in ambiente CAD o GIS. Con il sistema GS800 di SCREENING EAGLE, le operazioni sul campo, così come quelle di post-processing diventano facili e immediate, dopo un breve addestramento.
Il rilievo delle sottostrutture, come tubature, strutture in cemento o cavidotti, non è più così complesso e per specialisti del settore. Con i moderni sistemi come il GS8000 di MicroGEO: “flusso di lavoro e tecnologia tra le più efficienti in tempo reale per scansione e digitalizzazione del sottosuolo”.
Le caratteristiche del sistema georadar GS8000
Ma ecco le caratteristiche del sistema GS8000, che ben si prestano a lavori di natura tradizionale e avanzati:
Versatilità
Nessun vincolo metodologico e tempo reale 2D & Visualizzazione dei dati 3D del sottosuolo scansionato. Interpretazione ottimale in loco, indipendentemente dall'applicazione.
Precisione & Risoluzione
Maggiore chiarezza dei dati a diverse profondità grazie all'esclusiva tecnologia radar a banda ultralarga Swiss Made, con geolocalizzazione di alta precisione in coordinate locali.
Esperienza utente
Flussi di lavoro end-to-end: acquisizione dei dati intuitiva, risultati immediati e condivisibili.
Accesso ai dati del rilievo da qualsiasi luogo e in qualsiasi momento.
Caratteristiche tecniche del sensore
Le caratteristiche di un sistema georadar sono difficili da presentare, ma in ogni caso quelle standard sono le seguenti:
Tecnologia radar : GPR a frequenza continua a gradini
Gamma di frequenza modulata : 40 - 3440 MHZ 2
Larghezza di banda effettiva : 3200 MHz
Dimensione minima del bersaglio rilevabile : 1 cm/0,4 in
Penetrazione massima in profondità : 10 m/33 ft
Velocità di scansione : 500 Hz penetrazione in profondità
Con il GS8000 puoi scansionare il sottosuolo, e fornire un’immagine 3D chiara e affidabile:
- Alta risoluzione delle immagini grazie ai dati SFCW GPR.
- Vista per vedere oggetti e strati nel sottosuolo.
- Vista Time Slice con intervallo di profondità regolabile.
- Realtà aumentata con sovrapposizione di Time Slice alla realtà.
- Posizione centimetrica GNSS in tempo reale nelle fasi di scansione.
- Tomografia 3D in tempo reale ed aggiornata durante la scansione.
- Tag e marker mappati e sincronizzati nella vista superiore e in sezione.
- Esportazione dei risultati in formato CAD e GIS con un click.
