Esempio di progettazione di un edificio in Xlam

Il ricorso alle costruzioni in legno sta assumendo negli ultimi anni un’importanza sempre maggiore, ponendosi come valida alternativa ai sistemi costruttivi tradizionali. Gli edifici a struttura lignea garantiscono infatti ottimi livelli di comfort abitativo e offrono, anche grazie alla ridotta massa volumica del materiale, buone prestazioni nei confronti delle azioni sismiche.
Gli edifici in XLAM sono composti da pannelli multistrato in cui la continuità strutturale tra gli elementi è garantita da sistemi di connessione, la cui modellazione riveste un ruolo fondamentale nella determinazione della rigidezza del sistema e nella corretta valutazione del comportamento sismico della struttura nel suo complesso.
Si presenta di seguito la relazione di calcolo di un edificio in XLAM, oggetto di test su tavola vibrante presso il laboratorio LNEC di Lisbona (nell’ambito del progetto europeo SERIES). La relazione è stata generata con il software TimberTech Buildings, sviluppato implementando i modelli numerici derivanti dalla ricerca condotta all’Università di Trento.

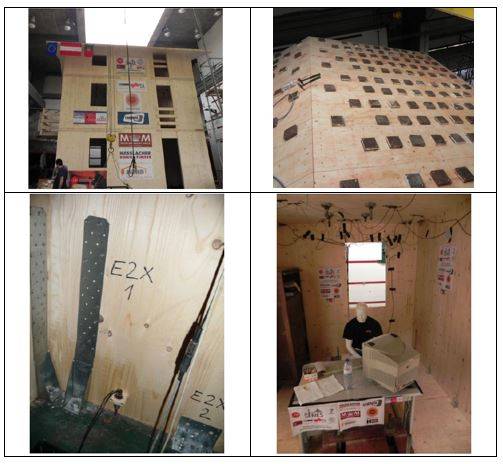

Edificio testato su tavola vibrante presso il laboratorio LNEC di Lisbona

L’edificio testato, 3 piani di superficie pari a circa 30 m², è stato realizzato con pannelli di parete a 3 strati e pannelli di solaio a 5 strati. La trasmissione degli sforzi di trazione è garantita da hold-down, mentre la trasmissione delle forze di taglio è garantita da angolari a taglio. Una descrizione completa dell’edificio e dei risultati sperimentali è riportata nel report di prova Campos Costa A., Xavier Candeias P., Schickhofer G., Flatscher G. Seismic performance of multi-storey timber buildings –TUGraz building – Final report, SERIES, Timber Building Project, 2013.
In figura si mostra un confronto tra i primi 3 modi di vibrare ottenuti dai test sperimentali e dal modello numerico, che coglie con buona approssimazione i valori misurati.

Modi di vibrare dell’edificio in XLAM testato su tavola vibrante nel progetto SERIES: a) valori sperimentali b) valori derivanti dalla modellazione con il software TimberTech Buildings.

SCARICA LA RELAZIONE DI CALCOLO
