DDS-CAD 15: progetti BIM più efficienti e precisi con le nuove funzionalità

Con DDS-CAD 15, Data Design System rilascia la più recente fase di sviluppo della sua soluzione BIM per i servizi di costruzione. L’attuale versione dell'applicazione software multidisciplinare è caratterizzata da varie innovazioni e ulteriori miglioramenti per una maggiore precisione ed efficienza nella progettazione.

Tutte le nuove funzionalità e migliorie di DDS-CAD

Ad esempio, DDS-CAD 15 supporta il calcolo del carico di raffreddamento secondo ASHRAE e un calcolo del carico termico in conformità con la più recente norma EN 12831. All'interno del dominio elettrico, un nuovo gestore del quadro di distribuzione e una funzione di conduit avanzata assicurano un rapido processo di progettazione e una maggiore flessibilità. Ulteriori ottimizzazioni risiedono nella gestione del software. Una novità qui è il mirroring tecnico, con il quale è possibile creare layout strutturalmente identici ma invertiti, in modo rapido e professionale. Allo stesso tempo, vengono mantenute le posizioni corrette dei punti di connessione per gli oggetti sanitari e le rappresentazioni dei simboli conformi alle norme.

Per accelerare ulteriormente i flussi di lavoro, la nuova versione di DDS-CAD offre una finestra delle proprietà accessibile direttamente. Questa presenta le caratteristiche più importanti degli oggetti selezionati, consentendo la modifica diretta. Tramite una pagina iniziale visivamente accattivante con anteprime e funzioni di ricerca, gli utenti raggiungono anche il progetto desiderato con un solo clic del mouse.

Il modulo per il calcolo del carico di raffreddamento si basa su una soluzione software del noto specialista di simulazione EQUA. Il calcolo può essere eseguito secondo lo standard oppure basato su una simulazione di stanza o edificio. La funzione soddisfa ugualmente lo standard internazionale ASHRAE e il più complesso VDI 2078 tedesco. Il calcolo del carico termico completamente rivisto non solo tiene conto dell'ultima modifica della norma ma offre anche la possibilità di modificare tutte le impostazioni richieste in un'unica finestra di dialogo compatta.

Oltre alle funzioni per le singole discipline MEP, anche le funzionalità BIM del software sono state arricchite. Gli utenti DDS-CAD possono ora accedere direttamente alla piattaforma basata su cloud BIMobject^® per integrare gli oggetti BIM di alta qualità di vari produttori nei loro progetti (Guarda il VIDEO). Inoltre, la software house norvegese ha ulteriormente rafforzato la sua posizione di leader dell'innovazione in ambito Open BIM grazie al suo scambio di dati ottimizzato tramite IFC.

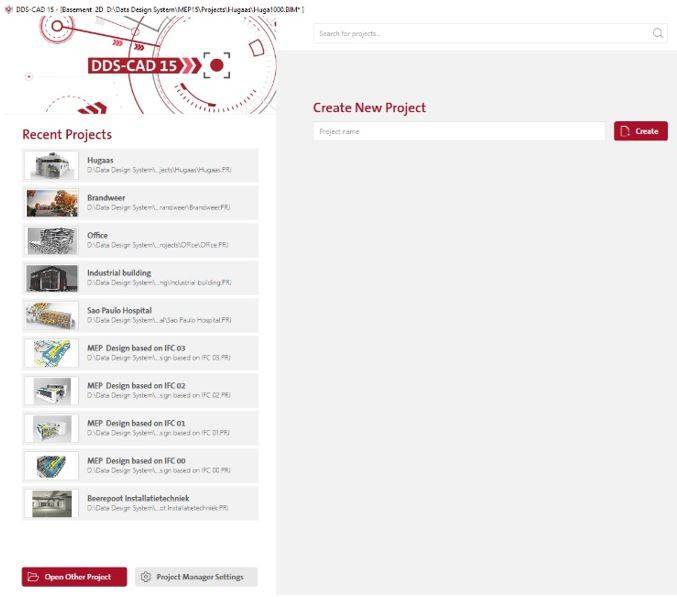

I progetti possono essere comodamente aperti, cercati o creati tramite la nuova pagina iniziale DDS-CAD.

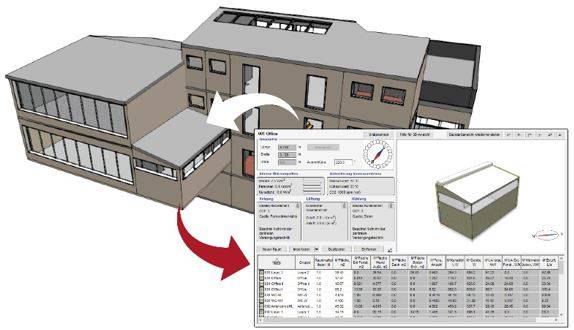

L'interfaccia bidirezionale alla soluzione ESBO di EQUA consente il calcolo del carico di raffreddamento secondo le simulazioni sia VDI 2078 sia ASHRAE.

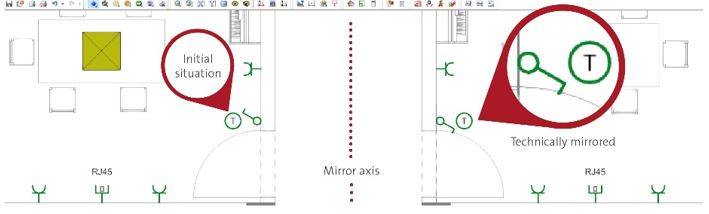

La funzione di mirroring intelligente assicura che simboli e oggetti siano sempre visualizzati correttamente anche se il processo di mirroring viene ripetuto più volte.

I video sulle nuove funzionalità

• Integrazione con BIMobject®
• Cablaggio flessibile e condotti automatici
• Miglioramenti al calcolo delle dimensioni dei cavi
• Gestore del comando di distribuzione
• Export DWG colori per livello
• Calcolo del carico di raffreddamento con ESBO
• Calcolo del carico termico secondo EN12831-1 2017
• Mirroring tecnico
• Preriscaldamento passivo per sistemi di ventilazione
• Zone di ventilazione

Per maggiori informazioni su DDS-CAD 15, visitare la pagina web
