Come funziona il metodo costruttivo top down: fasi costruttive e caso studio

Un caso studio dimostra quanto questa soluzione, in situazioni di criticità del cantiere, sia preferibile all’impiego di puntoni provvisionali o tiranti in terra.

Nella realizzazione di gallerie o opere interrate, le tecnologie più consolidate sono certamente il sistema del “foro cieco” per le prime e il sistema “bottom-up” per le seconde. Nella prima casistica si realizza un consolidamento del terreno dal piano campagna, per poi ripristinare la viabilità e effettuare gli scavi in galleria o in locali sotterranei; nella seconda casistica invece si effettua uno scavo in trincea sostenuto generalmente da tiranti in terra per poi costruire la struttura interrata a partire dalle sue fondazioni.

Essi sono due sistemi costruttivi semplici e con una case-history molto vasta, ma la loro applicabilità dipende da molti fattori che risultano oramai sempre più presenti in aree fortemente urbanizzate. Inoltre i costi di tali sistemi sono ormai in linea in termini di macchinari, materie prime, manodopera e relativa sicurezza, tempi e soprattutto imprevisti con i costi di altre tecnologie più recenti come il “Top-Down”.

Dal Metodo Milano al Top-Down

Da tempo è stato sviluppato il sistema “Top-Down”, definizione anglosassone della naturale evoluzione del cosiddetto “Metodo Milano”. Il “Metodo Milano” consiste nella realizzazione di due trincee, per esempio con pali trivellati, diaframmi, micropali o palancole metalliche a seguito del quale si effettua lo scavo per il primo impalcato direttamente su terra. Lasciati dei varchi per accedere al terreno sottostante, si procede contemporaneamente al rinterro, alla ripresa della viabilità soprastante e allo scavo dei livelli sottostanti la copertura. Durante la discesa si realizzano anche i muri contro i diaframmi verticali, le impermeabilizzazioni e infine le fondazioni.

Rispetto al canonico “Metodo Milano”, il sistema “Top-Down” e particolarmente il sistema “Top-Down NPS^®” estremizza i concetti di base perché realizza le strutture calando nel sotterraneo elementi industrializzati che fungono sia da puntoni provvisionali che da elementi dell’impalcato finito.

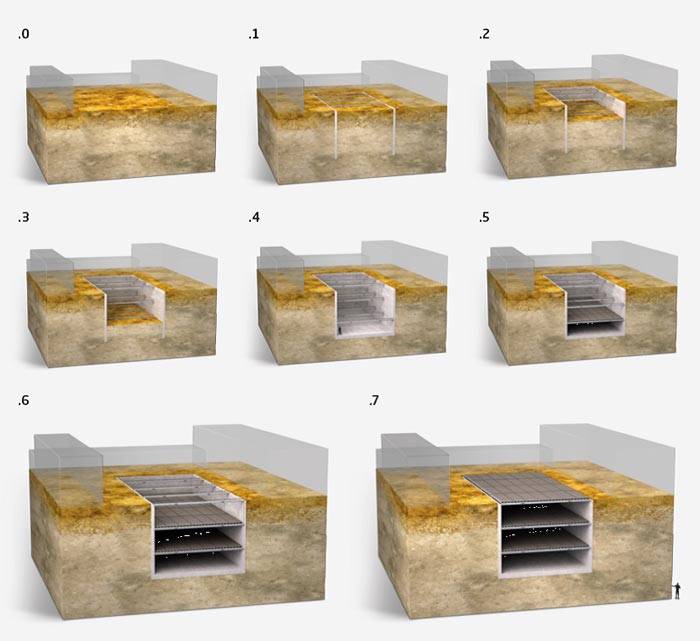

Lo schema seguente illustra le fasi costruttive del metodo “Top-Down”.

Figura 1. Fasi di realizzazione del metodo “Top-Down”.

• .0 Situazione di partenza
• .1 Scavo e posa dei diaframmi Posa travi livello 0
• .2 Sbancamento e posa travi livello -1
• .3 Sbancamento e posa travi livello -2
• .4 Sbancamento e getto delle fondazioni
• .5 Posa ultima trave livello -2 e posa del solaio livello -2
• .6 Posa ultima trave livello -1 e posa del solaio
• .7 Posa ultima trave livello 0 e completamento del solaio

Un caso applicativo: il Parcheggio P.zza SS. Apostoli a Verona

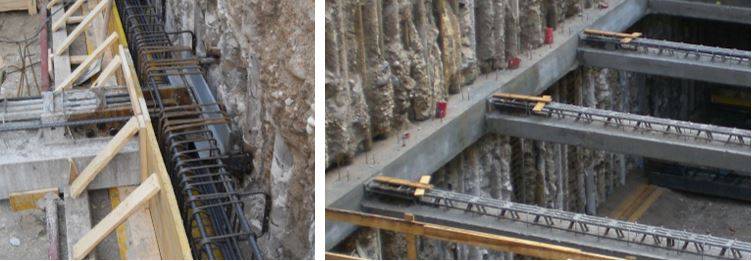

Per il Parcheggio P.zza SS. Apostoli a Verona è stato impiegato il sistema “Top-Down NPS^®”. Una scelta che ha risolto molte problematiche altrimenti gestibili con costi e tempi decisamente superiori.

Di seguito alcuni dettagli dell'intervento. Leggi l'intero articolo per ulteriori informazioni sul caso applicativo.

...L'ARTICOLO CONTINUA.
